اگر از یک تکنسین برق ساختمان بپرسید مهمترین وسیله داخل کیف ابزارش چیست، احتمال زیادی دارد که قبل از نام بردن پیچگوشتی یا انبردست، از ابزارهای اندازهگیری برق صحبت کند. دلیلش هم کاملاً مشخص است؛ تشخیص صحیح ولتاژ، جریان، مقاومت یا عیبیابی مدار بدون تجهیزات اندازهگیری دقیق تقریباً غیرممکن است. حتی یک اشتباه کوچک در اندازهگیری میتواند باعث آسیب به تجهیزات، اتلاف زمان یا حتی خطرات جانی شود.

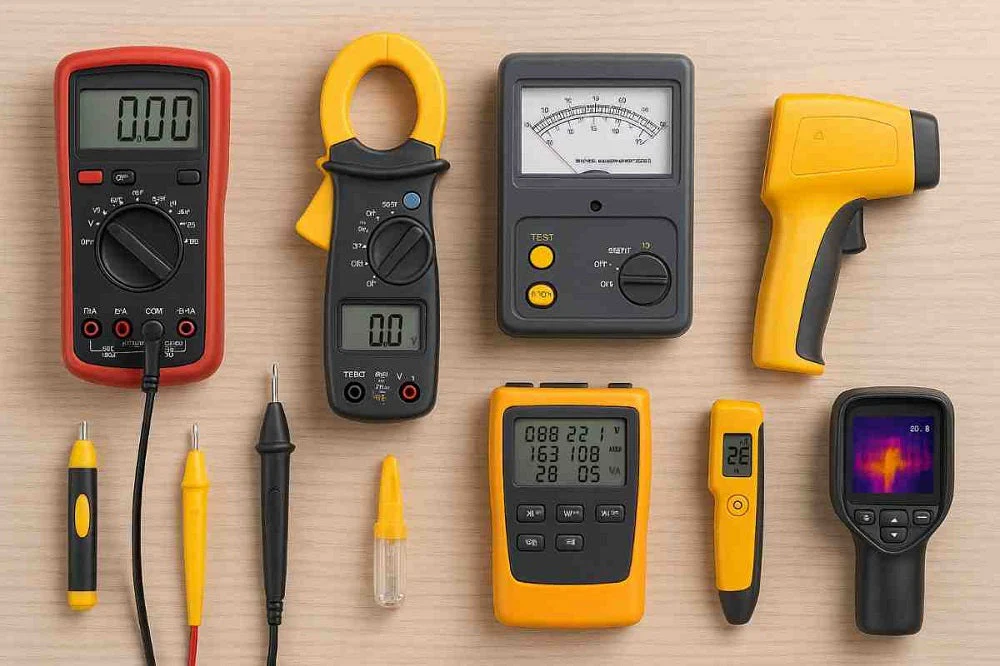

امروزه ابزارهای اندازهگیری برق نسبت به گذشته بسیار پیشرفتهتر شدهاند و امکانات متنوعی را در اختیار تکنسینهای برق ساختمان قرار میدهند. از مولتیمترهای دیجیتال گرفته تا کلمپ متر، تستر ولتاژ، تستر ارت و دوربینهای حرارتی، هر کدام نقش مهمی در افزایش سرعت، دقت و ایمنی پروژههای برقکاری دارند.
در این مقاله با بهترین ابزارهای اندازهگیری برق برای تکنسینهای ساختمان آشنا میشویم، کاربرد هر کدام را بررسی میکنیم و نکاتی را برای انتخاب بهترین تجهیزات ارائه خواهیم داد.
چرا ابزار اندازهگیری در برق ساختمان اهمیت دارد؟
برق با چشم دیده نمیشود و تنها راه شناخت وضعیت مدار، اندازهگیری پارامترهای الکتریکی است. فرض کنید پریزی برق ندارد؛ آیا مشکل از فیوز است؟ سیم قطع شده؟ یا ولتاژ کاهش پیدا کرده است؟ بدون ابزار اندازهگیری، پاسخ این سؤالها تنها حدس و گمان خواهد بود.
ابزارهای اندازهگیری به تکنسین کمک میکنند تا در کمترین زمان، محل دقیق ایراد را پیدا کرده و از تعمیرات غیرضروری جلوگیری کند.
ویژگیهای یک ابزار اندازهگیری مناسب
قبل از خرید هر ابزار اندازهگیری بهتر است چند ویژگی مهم را در نظر بگیرید.
- دقت بالا
- کیفیت ساخت مناسب
- مقاومت در برابر ضربه
- صفحه نمایش خوانا
- سرعت اندازهگیری
- ایمنی بالا
- استانداردهای حفاظتی مانند CAT III و CAT IV
- قابلیت اندازهگیری چندین پارامتر
هرچه ابزار حرفهایتر باشد، عملکرد مطمئنتری در پروژههای ساختمانی خواهد داشت.
مولتیمتر دیجیتال؛ مهمترین ابزار هر برقکار
بدون شک مولتیمتر دیجیتال محبوبترین ابزار اندازهگیری برق است. تقریباً هیچ تکنسین حرفهای را پیدا نمیکنید که بدون مولتیمتر کار کند.
این دستگاه قابلیت اندازهگیری موارد زیر را دارد:
- ولتاژ AC
- ولتاژ DC
- جریان
- مقاومت
- تست اتصال کوتاه
- تست دیود
- تست خازن
- اندازهگیری فرکانس
مولتیمترهای جدید حتی قابلیت اندازهگیری دما و تست ترانزیستور را نیز دارند.
چه زمانی از مولتیمتر استفاده میکنیم؟
مولتیمتر تقریباً در تمام مراحل نصب و تعمیرات برق ساختمان کاربرد دارد.
برای مثال:
- بررسی وجود برق در مدار
- تست فیوز
- بررسی سلامت سیمها
- اندازهگیری مقاومت تجهیزات
- بررسی عملکرد کلیدها
- تست منبع تغذیه
- بررسی باتری تجهیزات
به همین دلیل معمولاً اولین ابزار اندازهگیری هر برقکار محسوب میشود.
کلمپ متر؛ اندازهگیری جریان بدون قطع سیم
یکی از جذابترین ابزارهای اندازهگیری، کلمپ متر است.
مزیت اصلی این دستگاه این است که برای اندازهگیری جریان نیازی به باز کردن مدار ندارید. تنها کافی است فک دستگاه را دور سیم قرار دهید تا جریان عبوری نمایش داده شود.
این ویژگی باعث میشود هم سرعت کار افزایش پیدا کند و هم ایمنی تکنسین بیشتر شود.
کاربردهای کلمپ متر در برق ساختمان
کلمپ متر در پروژههای ساختمانی کاربردهای فراوانی دارد.
از جمله:
- اندازهگیری مصرف کولر گازی
- بررسی جریان موتورهای الکتریکی
- تست تابلو برق
- کنترل بار مصرفی
- عیبیابی سیستمهای تهویه
- بررسی عملکرد پمپها
در پروژههای صنعتی نیز این ابزار تقریباً همیشه همراه تکنسین است.
فازمتر دیجیتال؛ نسل جدید تسترهای ولتاژ
اگرچه فازمترهای ساده هنوز هم استفاده میشوند، اما فازمترهای دیجیتال دقت بسیار بیشتری دارند.
این ابزار میتواند بدون تماس مستقیم، وجود ولتاژ را تشخیص دهد و در بسیاری از مدلها حتی مقدار تقریبی ولتاژ را نیز نمایش دهد.
برای تکنسینهایی که روزانه با تابلوهای برق سروکار دارند، این ابزار یک وسیله ضروری محسوب میشود.
تستر ولتاژ غیرتماسی
تسترهای ولتاژ غیرتماسی یکی از ایمنترین ابزارهای برق هستند.
کافی است نوک دستگاه را به سیم نزدیک کنید تا در صورت وجود برق، چراغ یا آلارم صوتی فعال شود.
مزایای این ابزار عبارتاند از:
- افزایش ایمنی
- سرعت بالا
- مناسب برای بررسی سریع مدار
- کاهش احتمال برقگرفتگی
تستر ارت؛ بررسی سیستم اتصال زمین
سیستم ارت یکی از مهمترین بخشهای ایمنی ساختمان است.
اگر مقاومت زمین مناسب نباشد، تجهیزات حفاظتی عملکرد صحیحی نخواهند داشت.
تستر ارت برای اندازهگیری مقاومت چاه ارت و بررسی کیفیت سیستم اتصال زمین استفاده میشود.
این ابزار معمولاً در پروژههای ساختمانی بزرگ و ساختمانهای اداری کاربرد فراوانی دارد.
تستر عایق یا مگااهممتر
یکی از خطرناکترین مشکلات سیمکشی، کاهش مقاومت عایق کابلهاست.
مگااهممتر یا تستر عایق با اعمال ولتاژ بالا، میزان سلامت عایق سیمها را بررسی میکند.
این ابزار برای موارد زیر بسیار کاربردی است:
- کابلهای برق
- موتورهای الکتریکی
- تابلو برق
- تجهیزات صنعتی
- سیستم روشنایی
اسیلوسکوپ؛ ابزار حرفهای برای تحلیل سیگنال
اگرچه اسیلوسکوپ بیشتر در الکترونیک استفاده میشود، اما برخی تکنسینهای برق ساختمان نیز در پروژههای هوشمندسازی و سیستمهای کنترلی از آن استفاده میکنند.
این دستگاه شکل موج سیگنال را نمایش میدهد و امکان تحلیل دقیق ولتاژ و فرکانس را فراهم میکند.
دوربین حرارتی؛ عیبیابی بدون تماس
یکی از مدرنترین ابزارهای برق ساختمان، دوربین حرارتی است.
این دستگاه اختلاف دمای تجهیزات را نمایش میدهد و نقاط داغ مدار را مشخص میکند.
برای مثال میتوان موارد زیر را به راحتی شناسایی کرد:
- اتصالات شل
- اضافه بار
- فیوزهای معیوب
- کابلهای آسیبدیده
- افزایش دمای غیرعادی تابلو برق
مزیت بزرگ دوربین حرارتی این است که بدون باز کردن تجهیزات میتوان بسیاری از مشکلات را تشخیص داد.
تستر پریز برق
گاهی مشکل از خود پریز است.
تستر پریز در چند ثانیه وضعیت سیمکشی پریز را بررسی میکند و مشکلاتی مانند موارد زیر را نشان میدهد:
- جابهجایی فاز و نول
- قطع ارت
- نبود ارت
- سیمکشی اشتباه
- اتصال ناقص
این ابزار برای تحویل پروژههای ساختمانی بسیار کاربردی است.
ابزارهای هوشمند اندازهگیری برق
فناوری اینترنت اشیا و ارتباطات بیسیم وارد دنیای ابزارهای برق نیز شده است.
امروزه بسیاری از مولتیمترها و کلمپ مترها دارای امکانات زیر هستند:
- اتصال بلوتوث
- ذخیره اطلاعات
- انتقال داده به موبایل
- تهیه گزارش
- ثبت نمودار اندازهگیری
این قابلیتها مخصوصاً برای شرکتهای خدمات برق بسیار ارزشمند هستند.
هنگام خرید ابزار اندازهگیری برق به چه نکاتی توجه کنیم؟
انتخاب ابزار مناسب تنها به قیمت بستگی ندارد.
موارد زیر را حتماً بررسی کنید:
- دقت اندازهگیری
- استاندارد ایمنی CAT
- برند معتبر
- کیفیت پرابها
- گارانتی
- خدمات پس از فروش
- مقاومت در برابر گردوغبار
- مقاومت در برابر سقوط
- عمر باتری
- قابلیت کالیبراسیون
گاهی خرید یک ابزار ارزان باعث چندین برابر شدن هزینههای تعمیر یا تعویض خواهد شد.
اشتباهات رایج هنگام استفاده از ابزارهای اندازهگیری
حتی بهترین تجهیزات نیز اگر بهدرستی استفاده نشوند، نتایج اشتباه ارائه میدهند.
برخی از رایجترین اشتباهات عبارتاند از:
- انتخاب رنج نامناسب
- اندازهگیری جریان با مولتیمتر بدون رعایت اصول
- استفاده از پراب آسیبدیده
- بیتوجهی به استاندارد ایمنی دستگاه
- استفاده از ابزار بدون کالیبراسیون
- اندازهگیری مدارهای ولتاژ بالا با تجهیزات نامناسب
رعایت دستورالعملهای سازنده و استفاده از تجهیزات استاندارد، خطرات احتمالی را به حداقل میرساند.
برندهای مطرح ابزار اندازهگیری برق
در بازار ایران و جهان برندهای مختلفی در زمینه تولید ابزارهای اندازهگیری فعالیت میکنند.
برخی از شناختهشدهترین برندها عبارتاند از:
- Fluke
- Hioki
- Kyoritsu
- UNI-T
- CEM
- Benning
- Chauvin Arnoux
- Extech
- Victor
هرکدام از این برندها محصولات متنوعی برای کاربران مبتدی تا تکنسینهای حرفهای ارائه میکنند.
کیف ابزار پیشنهادی برای یک تکنسین برق ساختمان
اگر بخواهیم یک مجموعه کامل برای برقکار ساختمان تهیه کنیم، بهتر است این تجهیزات در کیف ابزار او وجود داشته باشد:
- مولتیمتر دیجیتال
- کلمپ متر
- تستر ولتاژ غیرتماسی
- تستر پریز
- تستر ارت
- تستر عایق
- فازمتر دیجیتال
- دوربین حرارتی (برای پروژههای حرفهای)
این ترکیب تقریباً تمام نیازهای یک تکنسین برق ساختمان را پوشش میدهد.
آینده ابزارهای اندازهگیری برق
روند پیشرفت فناوری نشان میدهد که ابزارهای اندازهگیری در سالهای آینده هوشمندتر، دقیقتر و سریعتر خواهند شد. استفاده از هوش مصنوعی برای تحلیل دادهها، نمایش نتایج بهصورت گرافیکی، اتصال مستقیم به فضای ابری و امکان تهیه گزارشهای خودکار، تنها بخشی از قابلیتهایی است که بهتدریج به این تجهیزات اضافه میشوند. در نتیجه، تکنسینهایی که با ابزارهای جدید آشنا باشند، میتوانند خدمات حرفهایتر، سریعتر و دقیقتری به مشتریان ارائه دهند.
جمعبندی
ابزارهای اندازهگیری برق، ستون اصلی کار هر تکنسین برق ساختمان هستند. از بررسی ساده وجود ولتاژ گرفته تا عیبیابی پیشرفته تابلوهای برق، همه این فرآیندها به ابزارهای دقیق و استاندارد وابستهاند. تجهیزاتی مانند مولتیمتر دیجیتال، کلمپ متر، تستر ولتاژ، تستر ارت، مگااهممتر و دوربین حرارتی نهتنها دقت و سرعت انجام کار را افزایش میدهند، بلکه نقش بسیار مهمی در حفظ ایمنی تکنسین و تجهیزات دارند. اگر قصد دارید بهعنوان یک برقکار حرفهای فعالیت کنید یا کیفیت خدمات خود را ارتقا دهید، سرمایهگذاری روی ابزارهای اندازهگیری باکیفیت، تصمیمی هوشمندانه و بلندمدت خواهد بود؛ زیرا ابزار مناسب، همانند یک دستیار قابل اعتماد، در هر پروژه کنار شماست و از بروز خطاهای پرهزینه جلوگیری میکند.
