سیستم برق ساختمان، قلب تپنده هر خانه، اداره یا کارخانه است. همانطور که قلب انسان برای ادامه زندگی به محافظت نیاز دارد، سیستم برق نیز بدون تجهیزات حفاظتی مناسب در معرض آسیبهای جدی قرار میگیرد. شاید تصور کنید یک فیوز مینیاتوری تنها یک کلید ساده برای قطع برق است، اما واقعیت این است که همین قطعه کوچک میتواند از آتشسوزی، سوختن تجهیزات برقی و حتی برقگرفتگی افراد جلوگیری کند.
اگر قصد ساخت ساختمان جدید، بازسازی سیستم برق، یا حتی تعویض تجهیزات تابلو برق را دارید، انتخاب صحیح فیوز مینیاتوری و سایر تجهیزات حفاظتی اهمیت بسیار زیادی دارد. در این مقاله به صورت کامل با انواع فیوزهای مینیاتوری، تجهیزات حفاظتی برق، نکات مهم هنگام خرید و اشتباهات رایج آشنا خواهید شد تا بتوانید بهترین انتخاب را متناسب با نیاز خود داشته باشید.
چرا تجهیزات حفاظتی برق اهمیت دارند؟
بیشتر خرابیهای تجهیزات برقی به دلیل نوسانات ولتاژ، اضافه بار یا اتصال کوتاه رخ میدهند. اگر مدار فاقد تجهیزات حفاظتی مناسب باشد، ممکن است خسارتهای سنگینی به وجود بیاید.
استفاده از تجهیزات حفاظتی مناسب باعث میشود:
- از آتشسوزی جلوگیری شود.
- تجهیزات گرانقیمت آسیب نبینند.
- امنیت افراد افزایش پیدا کند.
- طول عمر سیستم برق بیشتر شود.
- هزینه تعمیرات کاهش یابد.
در واقع این تجهیزات مانند یک نگهبان همیشه بیدار عمل میکنند که قبل از وقوع حادثه وارد عمل میشوند.

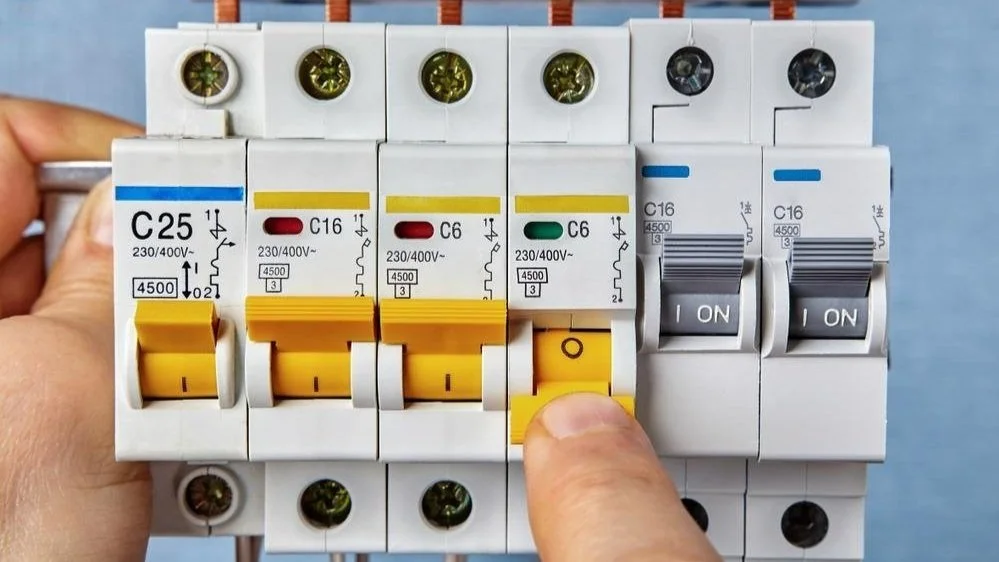

فیوز مینیاتوری چیست؟
فیوز مینیاتوری یا MCB (Miniature Circuit Breaker) وسیلهای است که هنگام عبور جریان بیش از حد مجاز یا ایجاد اتصال کوتاه، مدار را به سرعت قطع میکند.
برخلاف فیوزهای قدیمی که پس از سوختن باید تعویض میشدند، فیوزهای مینیاتوری قابلیت استفاده مجدد دارند و تنها با بالا بردن اهرم آن دوباره فعال میشوند.
همین ویژگی باعث شده امروزه تقریباً در تمام ساختمانهای مسکونی، تجاری و صنعتی از آن استفاده شود.
فیوز مینیاتوری چگونه کار میکند؟
داخل این تجهیز دو مکانیزم حفاظتی وجود دارد.
یکی برای اضافه بار که به صورت حرارتی عمل میکند و دیگری برای اتصال کوتاه که به کمک سیستم مغناطیسی مدار را در کسری از ثانیه قطع میکند.
به همین دلیل این تجهیزات در برابر دو خطر اصلی سیستم برق عملکرد بسیار مطمئنی دارند.
انواع فیوز مینیاتوری بر اساس تیپ عملکرد
یکی از مهمترین نکات هنگام خرید، انتخاب تیپ مناسب است.
فیوز تیپ B
این مدل برای مصارف خانگی بهترین گزینه محسوب میشود.
موارد استفاده:
- روشنایی
- پریزها
- تجهیزات خانگی
- سیستمهای معمولی برق ساختمان
مزیت اصلی آن حساسیت بالا نسبت به اضافه جریان است.
فیوز تیپ C
این مدل برای تجهیزاتی مناسب است که هنگام روشن شدن جریان اولیه بیشتری مصرف میکنند.
مانند:
- کولرهای گازی
- موتورهای کوچک
- پمپ آب
- تجهیزات اداری
در ساختمانهای امروزی بیشترین استفاده معمولاً مربوط به تیپ C است.
فیوز تیپ D
این مدل مخصوص تجهیزات صنعتی است.
برای:
- موتورهای بزرگ
- دستگاههای جوش
- ترانسفورماتورها
- ماشینآلات صنعتی
استفاده از این فیوز در ساختمانهای مسکونی معمولاً توصیه نمیشود.
آمپر مناسب فیوز را چگونه انتخاب کنیم؟
یکی از رایجترین اشتباهات، انتخاب آمپر بالاتر از مقدار مورد نیاز است.
برخی تصور میکنند هرچه آمپر بیشتر باشد بهتر است، در حالی که این موضوع میتواند باعث آسیب دیدن سیمکشی ساختمان شود.
به طور معمول:
- روشنایی: ۱۰ آمپر
- پریزهای معمولی: ۱۶ آمپر
- کولر گازی: ۲۰ تا ۲۵ آمپر
- آبگرمکن برقی: ۲۰ آمپر
- اجاق برقی: ۳۲ آمپر
البته انتخاب نهایی باید براساس سطح مقطع کابل و محاسبات مهندسی انجام شود.
تفاوت فیوز مینیاتوری تک پل، دو پل، سه پل و چهار پل
تعداد پلها نشاندهنده تعداد مسیرهایی است که همزمان قطع میشوند.
تک پل
مناسب برق تکفاز خانگی
دو پل
قطع همزمان فاز و نول
سه پل
برای شبکه سه فاز
چهار پل
برای سیستمهای سه فاز به همراه نول
انتخاب صحیح تعداد پلها به نوع شبکه برق بستگی دارد.
تجهیزات حفاظتی برق فقط به فیوز مینیاتوری محدود نمیشوند
در یک تابلو برق استاندارد معمولاً تجهیزات حفاظتی متعددی نصب میشود که هر کدام وظیفه خاصی دارند.
از جمله:
- کلید محافظ جان
- محافظ ولتاژ
- کلید اتوماتیک
- سرج ارستر
- فیوز کاردی
- کلید نشتی جریان
- رله حفاظتی
ترکیب مناسب این تجهیزات امنیت سیستم برق را چندین برابر افزایش میدهد.
کلید محافظ جان چیست؟
محافظ جان یا RCCB یکی از مهمترین تجهیزات حفاظتی محسوب میشود.
این وسیله زمانی که جریان نشتی ایجاد شود، برق را در کمتر از چند صدم ثانیه قطع میکند.
اگر فردی به سیم برق دست بزند، این تجهیز میتواند جان او را نجات دهد.
به همین دلیل امروزه نصب محافظ جان در بسیاری از پروژههای ساختمانی الزامی شده است.
محافظ ولتاژ چه کاربردی دارد؟
یکی دیگر از تجهیزات مهم، محافظ ولتاژ است.
نوسانات شدید برق میتوانند به وسایلی مانند:
- یخچال
- تلویزیون
- لپتاپ
- کامپیوتر
- تجهیزات پزشکی
- دوربینهای مداربسته
آسیب وارد کنند.
محافظ ولتاژ هنگام افزایش یا کاهش غیرعادی ولتاژ، برق را قطع میکند تا دستگاهها سالم بمانند.
سرج ارستر چیست؟
صاعقه، کلیدزنی شبکه برق یا نوسانات شدید میتوانند ولتاژهای لحظهای بسیار بزرگی ایجاد کنند.
سرج ارستر (SPD) این ولتاژ اضافی را جذب کرده و اجازه ورود آن به تجهیزات را نمیدهد.
در ساختمانهایی که دارای سیستم هوشمند، تجهیزات شبکه یا سرور هستند، نصب SPD اهمیت ویژهای دارد.
هنگام خرید فیوز مینیاتوری به چه نکاتی توجه کنیم؟
قبل از خرید بهتر است چند مورد مهم را بررسی کنید.
کیفیت ساخت
بدنه باید مقاوم در برابر حرارت باشد.
استانداردها
داشتن استانداردهای معتبر بینالمللی نشاندهنده کیفیت بالاتر محصول است.
قدرت قطع
قدرت قطع مشخص میکند فیوز تا چه میزان اتصال کوتاه را تحمل میکند.
در ساختمانهای مسکونی معمولاً قدرت قطع ۶ کیلوآمپر مناسب است.
برند تولیدکننده
تجهیزات حفاظتی ارزان و بیکیفیت ممکن است هنگام بروز حادثه عملکرد مناسبی نداشته باشند.
به همین دلیل خرید از برندهای معتبر اهمیت زیادی دارد.
اصالت کالا
متأسفانه نمونههای تقلبی در بازار کم نیستند.
خرید از فروشگاههای معتبر، احتمال دریافت کالای اصل را افزایش میدهد.
اشتباهات رایج هنگام خرید تجهیزات حفاظتی برق
بسیاری از افراد بدون مشورت با متخصص اقدام به خرید میکنند و همین موضوع مشکلات متعددی ایجاد میکند.
از جمله:
- انتخاب آمپر نامناسب
- خرید برندهای ناشناخته
- بیتوجهی به قدرت قطع
- استفاده از تجهیزات غیراستاندارد
- حذف محافظ جان برای کاهش هزینه
- استفاده از فیوز صنعتی در ساختمان مسکونی
این اشتباهات ممکن است هزینههای بسیار بیشتری نسبت به خرید تجهیزات مناسب ایجاد کنند.
بهترین برندهای فیوز مینیاتوری
در بازار ایران برندهای مختلفی وجود دارند که هر کدام کیفیت و قیمت متفاوتی دارند.
از جمله برندهای شناختهشده میتوان به محصولات اروپایی، آسیایی و تولیدکنندگان معتبر داخلی اشاره کرد. هنگام انتخاب برند بهتر است علاوه بر قیمت، به خدمات پس از فروش، گارانتی، استانداردهای بینالمللی و دسترسی به قطعات نیز توجه داشته باشید. گاهی پرداخت هزینه بیشتر برای یک محصول باکیفیت، در بلندمدت باعث کاهش هزینههای تعمیر و افزایش ایمنی خواهد شد.
تفاوت فیوز مینیاتوری با کلید اتوماتیک
بسیاری از افراد این دو تجهیز را یکسان تصور میکنند، اما تفاوتهای مهمی میان آنها وجود دارد.
فیوز مینیاتوری معمولاً برای مدارهای با جریان پایین و مصارف خانگی یا اداری طراحی شده است، در حالی که کلید اتوماتیک برای جریانهای بالاتر و کاربردهای صنعتی استفاده میشود. کلیدهای اتوماتیک قابلیت تنظیم پارامترهای حفاظتی را دارند و برای تابلوهای برق بزرگ گزینه مناسبتری هستند.
آیا قیمت پایین همیشه انتخاب بهتری است؟
پاسخ کوتاه این سؤال، خیر است.
وقتی صحبت از ایمنی برق به میان میآید، قیمت نباید تنها معیار تصمیمگیری باشد. یک فیوز بیکیفیت ممکن است در شرایط عادی عملکرد قابل قبولی داشته باشد، اما هنگام بروز اتصال کوتاه یا اضافهبار، نتواند مدار را بهموقع قطع کند. نتیجه چنین اتفاقی میتواند آسیب به تجهیزات، ذوب شدن سیمها یا حتی وقوع آتشسوزی باشد.
بهتر است به جای انتخاب ارزانترین محصول، به کیفیت ساخت، استانداردها، اعتبار برند و خدمات پس از فروش توجه کنید.
نقش تجهیزات حفاظتی در ساختمانهای هوشمند
با گسترش استفاده از خانههای هوشمند، سیستمهای امنیتی، تجهیزات شبکه، پنلهای خورشیدی و دستگاههای الکترونیکی حساس، اهمیت تجهیزات حفاظتی بیش از گذشته شده است.
در چنین ساختمانهایی، استفاده همزمان از فیوز مینیاتوری مناسب، محافظ جان، سرج ارستر و محافظ ولتاژ، یک لایه امنیتی کامل ایجاد میکند و از سرمایهگذاری انجامشده روی تجهیزات پیشرفته محافظت خواهد کرد.
چگونه بهترین تجهیزات حفاظتی را انتخاب کنیم؟
برای داشتن یک انتخاب مطمئن، ابتدا نوع مصرف، توان تجهیزات، تعداد مدارها و شرایط محیطی را بررسی کنید. سپس آمپر مناسب، تیپ صحیح فیوز و قدرت قطع موردنیاز را بر اساس طراحی سیستم برق انتخاب کنید. خرید از فروشگاههای معتبر و استفاده از تجهیزات دارای استاندارد، احتمال بروز مشکلات آینده را به حداقل میرساند. همچنین اگر پروژه شما صنعتی یا دارای تجهیزات حساس است، مشورت با یک مهندس برق میتواند از اشتباهات پرهزینه جلوگیری کند.
جمعبندی
فیوز مینیاتوری و تجهیزات حفاظتی برق شاید قطعات کوچکی در یک تابلو برق باشند، اما نقش آنها در حفظ ایمنی ساختمان، تجهیزات و جان افراد بسیار بزرگ است. انتخاب صحیح آمپر، تیپ، تعداد پل، قدرت قطع و کیفیت ساخت، تأثیر مستقیمی بر عملکرد سیستم برق خواهد داشت. علاوه بر آن، استفاده از تجهیزاتی مانند محافظ جان، محافظ ولتاژ و سرج ارستر، یک سیستم حفاظتی کامل ایجاد میکند که خطرات ناشی از اضافهبار، اتصال کوتاه، نشتی جریان و نوسانات برق را به حداقل میرساند. اگر هنگام خرید به جای تمرکز صرف بر قیمت، کیفیت، استاندارد و تناسب تجهیزات با نیاز پروژه را در نظر بگیرید، سرمایهگذاری مطمئنتری انجام خواهید داد و سالها از یک سیستم برق ایمن و پایدار بهرهمند خواهید شد.
