سیمکشی ساختمان یکی از مهمترین مراحل اجرای هر پروژه ساختمانی است؛ مرحلهای که اگر بهدرستی انجام نشود، میتواند سالها مشکلاتی مانند قطعی برق، افت ولتاژ، خطر برقگرفتگی و حتی آتشسوزی را به همراه داشته باشد. بسیاری از افراد تصور میکنند سیمکشی تنها عبور چند رشته سیم از داخل لولههاست، اما واقعیت این است که این فرآیند از طراحی نقشه برق آغاز میشود و تا تست نهایی و تحویل پروژه ادامه پیدا میکند.
اگر بخواهیم ساختمان را به بدن انسان تشبیه کنیم، سیستم برق همانند شبکه عصبی بدن عمل میکند. همانطور که کوچکترین اختلال در اعصاب میتواند عملکرد بدن را مختل کند، یک ایراد کوچک در سیمکشی نیز ممکن است کل سیستم برق ساختمان را با مشکل مواجه کند.
در این مقاله بهصورت کامل با اصول سیمکشی ساختمان، مراحل اجرا، استانداردها، تجهیزات موردنیاز و نکات مهمی که هر برقکار یا کارفرما باید بداند آشنا میشویم.
سیمکشی ساختمان چیست؟
سیمکشی ساختمان به مجموعه عملیات طراحی، نصب و اتصال سیمها، کابلها، کلیدها، پریزها، تابلو برق و تجهیزات حفاظتی گفته میشود که وظیفه انتقال ایمن انرژی الکتریکی به بخشهای مختلف ساختمان را بر عهده دارند.
هدف اصلی از سیمکشی تنها رساندن برق نیست؛ بلکه انتقال برق باید با بیشترین ایمنی، کمترین افت ولتاژ و بیشترین طول عمر انجام شود.
چرا طراحی نقشه برق اهمیت زیادی دارد؟
اولین قدم قبل از شروع اجرای سیمکشی، طراحی نقشه برق است. این نقشه مشخص میکند که:
- محل نصب کلید و پریزها کجاست.
- مسیر عبور لولهها چگونه خواهد بود.
- روشنایی هر فضا چگونه تامین میشود.
- ظرفیت تابلو برق چقدر است.
- مدارهای جداگانه چگونه تقسیم میشوند.
- تجهیزات پرمصرف در چه مدارهایی قرار میگیرند.
اجرای بدون نقشه باعث افزایش هزینه، دوبارهکاری و حتی کاهش ایمنی ساختمان خواهد شد.
اجزای اصلی سیستم برق ساختمان
یک سیستم برق استاندارد از بخشهای مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند.
مهمترین اجزا عبارتاند از:
- تابلو برق
- کلید مینیاتوری
- کلید محافظ جان
- سیم و کابل
- لوله برق
- قوطی کلید
- کلید و پریز
- جعبه تقسیم
- سیستم ارت
- روشناییها
هماهنگی صحیح میان این اجزا، عملکرد مناسب کل سیستم را تضمین میکند.
انواع سیمکشی ساختمان
روش اجرای سیمکشی بسته به نوع ساختمان، بودجه و شرایط پروژه متفاوت است.
سیمکشی توکار
در این روش سیمها داخل لولههایی قرار میگیرند که درون دیوار یا سقف اجرا شدهاند.
مزایا:
- زیبایی بیشتر
- امنیت بالاتر
- محافظت مناسب از سیمها
- عمر طولانی
این روش امروزه رایجترین شیوه اجرای برق ساختمان است.
سیمکشی روکار
در ساختمانهای قدیمی یا پروژههای صنعتی معمولاً از سیمکشی روکار استفاده میشود.
مزایا:
- اجرای سریع
- تعمیر آسان
- هزینه کمتر
البته ظاهر آن نسبت به سیمکشی توکار چندان زیبا نیست.
مراحل اجرای سیمکشی ساختمان
اجرای اصولی سیمکشی شامل چند مرحله مهم است که نباید هیچکدام نادیده گرفته شوند.
طراحی نقشه برق
در ابتدا نیازهای ساختمان بررسی شده و تمامی مدارها طراحی میشوند.
شیارزنی دیوارها
پس از مشخص شدن مسیرها، شیارهای لازم برای عبور لولهها ایجاد میشود.
نصب قوطی کلید و پریز
در این مرحله محل نصب کلیدها، پریزها و جعبه تقسیم مشخص و نصب میشود.
لولهگذاری
لولههای PVC یا پلیآمید در مسیرهای تعیینشده قرار میگیرند.
سیمکشی
پس از پایان گچکاری، سیمها داخل لولهها کشیده میشوند.
نصب تجهیزات
کلیدها، پریزها، چراغها، فیوزها و تجهیزات حفاظتی نصب میشوند.
تست نهایی
در پایان تمامی مدارها از نظر اتصال، مقاومت، نشتی جریان و عملکرد صحیح بررسی میشوند.
انتخاب سیم مناسب چه اهمیتی دارد؟
یکی از مهمترین عوامل در کیفیت سیمکشی، انتخاب سیم استاندارد است.
استفاده از سیم نامناسب میتواند باعث:
- داغ شدن سیم
- افت ولتاژ
- کاهش عمر تجهیزات
- افزایش مصرف برق
- آتشسوزی
شود.
به همین دلیل همیشه باید سطح مقطع سیم با میزان جریان مصرفی متناسب باشد.
رنگبندی استاندارد سیمها
برای جلوگیری از اشتباه در تعمیرات و افزایش ایمنی، سیمها دارای رنگبندی مشخص هستند.
بهطور معمول:
- سیم فاز: قرمز، قهوهای یا مشکی
- سیم نول: آبی
- سیم ارت: سبز و زرد
رعایت این استاندارد در تمامی پروژهها ضروری است.
اهمیت سیستم ارت در ساختمان
سیستم ارت یکی از مهمترین بخشهای ایمنی برق ساختمان محسوب میشود.
وظایف آن عبارتاند از:
- جلوگیری از برقگرفتگی
- انتقال جریان نشتی به زمین
- حفاظت از تجهیزات برقی
- عملکرد صحیح کلید محافظ جان
ساختمانی که سیستم ارت مناسبی نداشته باشد، حتی با بهترین تجهیزات نیز ایمنی کافی نخواهد داشت.

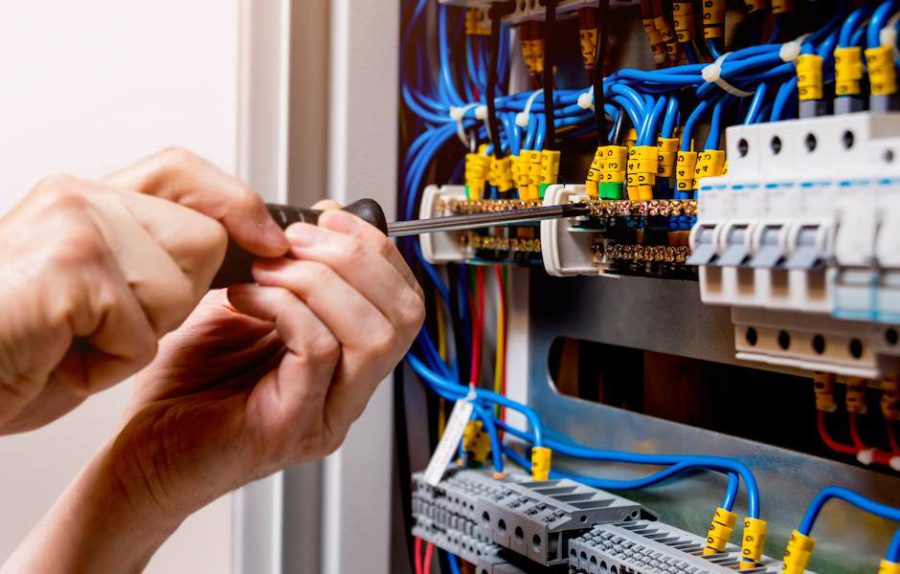

تابلو برق؛ قلب سیستم الکتریکی ساختمان
تمامی مدارهای برق ساختمان در تابلو برق مدیریت میشوند.
یک تابلو برق استاندارد باید دارای موارد زیر باشد:
- فیوز مناسب برای هر مدار
- کلید محافظ جان
- برچسبگذاری مدارها
- سیمکشی منظم
- فضای کافی برای توسعه آینده
مرتب بودن تابلو برق، عیبیابی و تعمیرات را نیز بسیار آسانتر میکند.
تقسیمبندی مدارهای برق
یکی از اشتباهات رایج در برخی ساختمانها، قرار دادن تمام تجهیزات روی یک مدار است.
در ساختمانهای استاندارد معمولاً مدارهای زیر بهصورت جداگانه اجرا میشوند:
- روشنایی
- پریزهای عمومی
- کولر
- آشپزخانه
- ماشین لباسشویی
- ماشین ظرفشویی
- پکیج
- آسانسور
- پمپ آب
این تقسیمبندی باعث کاهش بار هر مدار و افزایش ایمنی میشود.
استانداردهای مهم در سیمکشی ساختمان
اجرای سیمکشی باید مطابق استانداردهای ملی و مقررات برق ساختمان باشد.
برخی از مهمترین اصول عبارتاند از:
- استفاده از سیم استاندارد
- اجرای صحیح ارت
- نصب کلید محافظ جان
- رعایت ظرفیت فیوزها
- استفاده از لوله مناسب
- جلوگیری از اتصالات غیراستاندارد
- رعایت فاصله سیم برق از لوله گاز و آب
- استفاده از تجهیزات دارای استاندارد معتبر
رعایت این موارد علاوه بر افزایش ایمنی، باعث کاهش هزینههای تعمیرات آینده نیز خواهد شد.
رایجترین اشتباهات در سیمکشی ساختمان
حتی برقکاران باتجربه نیز ممکن است گاهی دچار اشتباه شوند.
برخی از رایجترین خطاها عبارتاند از:
- استفاده از سیم با سطح مقطع نامناسب
- شلوغ بودن جعبه تقسیم
- نبود سیستم ارت
- استفاده از تجهیزات بیکیفیت
- اتصال چند مدار به یک فیوز
- خم شدن بیش از حد سیمها
- استفاده از اتصالات غیراستاندارد
- نبود نقشه برق
این اشتباهات معمولاً هزینه تعمیرات بسیار بیشتری نسبت به اجرای صحیح اولیه خواهند داشت.
چگونه کیفیت اجرای سیمکشی را بررسی کنیم؟
قبل از تحویل پروژه باید چند آزمایش انجام شود.
از جمله:
- تست پیوستگی سیمها
- تست مقاومت عایقی
- تست ارت
- تست عملکرد کلید محافظ جان
- اندازهگیری ولتاژ
- بررسی افت ولتاژ
- تست روشنایی و پریزها
این بررسیها احتمال بروز مشکل پس از بهرهبرداری را به حداقل میرسانند.
نقش تجهیزات حفاظتی در افزایش ایمنی
امروزه تنها داشتن فیوز کافی نیست.
تجهیزاتی مانند:
- کلید محافظ جان (RCD)
- کلید محافظ جان ترکیبی (RCBO)
- کلید مینیاتوری (MCB)
- محافظ ولتاژ
- برقگیر
باعث میشوند تجهیزات برقی و ساکنان ساختمان در برابر خطرات مختلف محافظت شوند.
نکات مهم برای کاهش هزینه سیمکشی
کاهش هزینه به معنای استفاده از تجهیزات ارزان نیست؛ بلکه باید اجرای پروژه هوشمندانه باشد.
چند راهکار مناسب عبارتاند از:
- طراحی دقیق قبل از اجرا
- خرید سیم و تجهیزات استاندارد بهصورت یکجا
- انتخاب برقکار حرفهای
- جلوگیری از دوبارهکاری
- پیشبینی تجهیزات آینده
- استفاده از نقشه اجرایی دقیق
این موارد علاوه بر کاهش هزینه، زمان اجرای پروژه را نیز کوتاهتر میکنند.
نقش برقکار حرفهای در کیفیت پروژه
بهترین تجهیزات نیز اگر توسط فرد غیرمتخصص نصب شوند، نتیجه مطلوبی نخواهند داشت.
یک برقکار حرفهای باید:
- با استانداردهای روز آشنا باشد.
- نقشه برق را بهدرستی اجرا کند.
- تجهیزات مناسب انتخاب کند.
- تستهای نهایی را انجام دهد.
- مدارها را بهدرستی برچسبگذاری کند.
- ایمنی را در اولویت قرار دهد.
در واقع، کیفیت نهایی پروژه تا حد زیادی به مهارت مجری وابسته است.
آینده سیمکشی ساختمانهای هوشمند

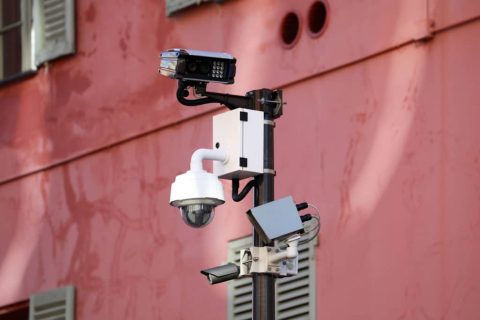

با گسترش فناوری، سیمکشی ساختمان نیز در حال تغییر است. امروزه بسیاری از پروژههای جدید به سمت خانههای هوشمند حرکت کردهاند؛ جایی که سیستم روشنایی، سرمایش و گرمایش، دوربینهای امنیتی، پردههای برقی، آیفون تصویری و حتی لوازم خانگی از طریق تلفن همراه یا سیستمهای هوشمند کنترل میشوند.
در چنین ساختمانهایی لازم است از همان مرحله طراحی، زیرساختهای موردنیاز برای تجهیزات هوشمند، کابلهای شبکه، سیستمهای ارتباطی و تابلوهای برق پیشرفته پیشبینی شود. در غیر این صورت، اضافه کردن این امکانات در آینده هزینه و پیچیدگی بیشتری خواهد داشت.
جمعبندی
سیمکشی ساختمان تنها یک مرحله اجرایی ساده نیست، بلکه پایه و اساس عملکرد ایمن و پایدار تمام تجهیزات برقی ساختمان به شمار میرود. از طراحی دقیق نقشه برق و انتخاب سیم و کابل استاندارد گرفته تا نصب صحیح تابلو برق، اجرای سیستم ارت و انجام تستهای نهایی، هر مرحله نقش مهمی در کیفیت پروژه دارد. سرمایهگذاری روی اجرای اصولی سیمکشی شاید در ابتدا هزینه بیشتری به نظر برسد، اما در بلندمدت با کاهش خرابیها، افزایش ایمنی، صرفهجویی در مصرف انرژی و جلوگیری از هزینههای سنگین تعمیرات، ارزش واقعی خود را نشان میدهد. اگر این اصول بهدرستی رعایت شوند، سیستم برق ساختمان سالها بدون مشکل و با حداکثر ایمنی به کار خود ادامه خواهد داد.
