وقتی وارد یک ساختمان میشویم و کلید برق را میزنیم، چراغها روشن میشوند، وسایل برقی کار میکنند و سیستمهای مختلف ساختمان انرژی مورد نیاز خود را دریافت میکنند. اما آیا تا به حال فکر کردهاید این برق چگونه بین بخشهای مختلف ساختمان تقسیم میشود؟ چه چیزی باعث میشود جریان برق به شکل ایمن و کنترلشده به پریزها، روشناییها و تجهیزات مختلف برسد؟
پاسخ این سؤال در یکی از مهمترین بخشهای تأسیسات الکتریکی ساختمان یعنی تابلو برق ساختمان قرار دارد. تابلو برق را میتوان مانند مرکز فرماندهی سیستم برق یک ساختمان دانست؛ جایی که ورود برق کنترل شده، تقسیم میشود و تجهیزات حفاظتی مختلف از جان افراد و وسایل برقی محافظت میکنند.
در این مقاله قصد داریم بهصورت کامل بررسی کنیم تابلو برق ساختمان چیست، چه اجزایی دارد، چه تجهیزاتی داخل آن نصب میشود و چرا انتخاب و نصب صحیح آن اهمیت زیادی دارد.

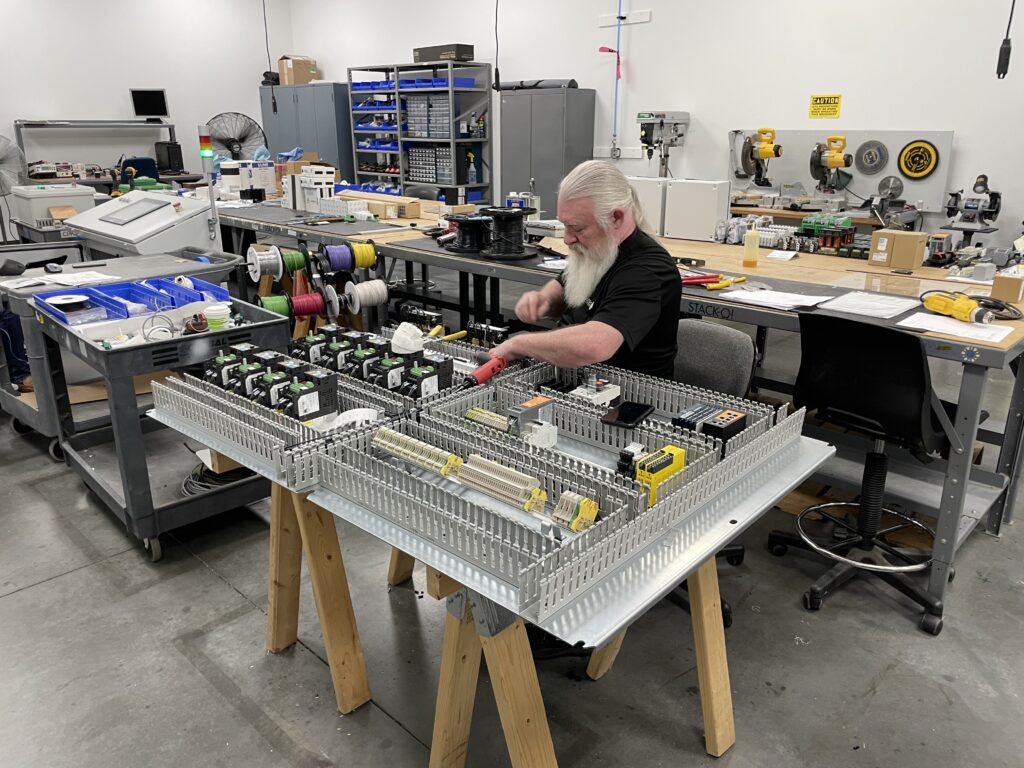

تابلو برق ساختمان چیست؟
تابلو برق ساختمان محفظهای فلزی یا پلاستیکی است که تجهیزات الکتریکی مختلف مانند کلیدهای حفاظتی، فیوزها، ترمینالها و تجهیزات کنترل جریان برق داخل آن نصب میشوند. وظیفه اصلی این تابلو، دریافت برق ورودی از شبکه یا کنتور و تقسیم آن بین مدارهای مختلف ساختمان است.
به زبان ساده، تابلو برق مانند یک چهارراه اصلی در سیستم برق ساختمان عمل میکند. همانطور که یک چهارراه مسیر حرکت خودروها را مشخص و کنترل میکند، تابلو برق نیز مسیر عبور جریان الکتریکی را مدیریت میکند تا هر بخش ساختمان برق مورد نیاز خود را دریافت کند.
بدون وجود تابلو برق استاندارد، کنترل جریان برق بسیار دشوار خواهد بود و احتمال بروز مشکلاتی مانند اتصال کوتاه، آتشسوزی، آسیب به تجهیزات برقی و حتی خطر برقگرفتگی افزایش پیدا میکند.
اهمیت استفاده از تابلو برق در ساختمان
تابلو برق فقط یک جعبه برای قرار دادن فیوزها نیست، بلکه یکی از اصلیترین بخشهای ایمنی ساختمان محسوب میشود. یک تابلو برق اصولی چند وظیفه مهم را همزمان انجام میدهد.
اولین وظیفه آن، توزیع مناسب برق بین قسمتهای مختلف ساختمان است. برای مثال مدار روشنایی، پریزها، کولر، پمپ آب، آسانسور یا تجهیزات دیگر هرکدام باید مسیر برق جداگانهای داشته باشند.
دومین وظیفه مهم تابلو برق، محافظت از سیستم الکتریکی است. زمانی که جریان برق بیش از حد مجاز افزایش پیدا کند، تجهیزات حفاظتی داخل تابلو برق جریان را قطع میکنند تا از آسیب جلوگیری شود.
همچنین تابلو برق باعث میشود تعمیرات و بررسی مشکلات برقی ساختمان سادهتر انجام شود. برقکار میتواند با مراجعه به تابلو، مدار مربوط به یک بخش خاص را قطع یا بررسی کند.
انواع تابلو برق ساختمان
تابلوهای برق ساختمان با توجه به نوع ساختمان، میزان مصرف برق و محل نصب، مدلهای مختلفی دارند. انتخاب نوع مناسب تابلو برق تأثیر مستقیمی بر عملکرد و ایمنی سیستم دارد.
تابلو برق واحد مسکونی
این نوع تابلو معمولاً در داخل واحدهای آپارتمانی نصب میشود و وظیفه کنترل برق همان واحد را بر عهده دارد.
در تابلو برق واحد مسکونی معمولاً تجهیزاتی مانند فیوزهای مینیاتوری، کلید محافظ جان و ترمینالهای اتصال وجود دارد. مدارهای روشنایی، پریزها، آشپزخانه و تجهیزات پرمصرف معمولاً بهصورت جداگانه در این تابلو کنترل میشوند.
تابلو برق مشاعات ساختمان
در ساختمانهای چندطبقه علاوه بر تابلو برق داخل واحدها، یک تابلو برق برای بخشهای مشترک نیز وجود دارد.
این تابلو برق برق قسمتهایی مانند راهپله، پارکینگ، آسانسور، موتورخانه، سیستم روشنایی محوطه و سایر تجهیزات عمومی ساختمان را کنترل میکند.
تابلو برق اصلی ساختمان
تابلو برق اصلی یا تابلو برق عمومی ساختمان معمولاً در محل ورود برق ساختمان نصب میشود. این تابلو وظیفه دریافت برق اصلی و تقسیم آن بین تابلوهای فرعی را دارد.
در ساختمانهای بزرگتر، تابلو برق اصلی نقش بسیار مهمتری دارد و معمولاً تجهیزات حفاظتی و کنترلی بیشتری داخل آن استفاده میشود.
تجهیزات اصلی داخل تابلو برق ساختمان
داخل تابلو برق مجموعهای از تجهیزات مختلف نصب میشود که هرکدام وظیفه مشخصی دارند. شناخت این تجهیزات به درک بهتر عملکرد سیستم برق ساختمان کمک میکند.
فیوز مینیاتوری (MCB)
یکی از رایجترین تجهیزات داخل تابلو برق، فیوز مینیاتوری یا MCB است. این قطعه وظیفه محافظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه را دارد.
برای مثال اگر چند وسیله پرمصرف همزمان به یک مدار متصل شوند و جریان بیشتری از ظرفیت سیمها عبور کند، فیوز مینیاتوری مدار را قطع میکند تا سیمکشی آسیب نبیند.
فیوزهای مینیاتوری معمولاً برای بخشهای مختلف ساختمان بهصورت جداگانه نصب میشوند. به همین دلیل اگر مشکلی در یک قسمت ایجاد شود، تمام ساختمان بدون برق نمیشود.
کلید محافظ جان (RCD یا RCCB)
کلید محافظ جان یکی از مهمترین تجهیزات ایمنی در تابلو برق ساختمان است. وظیفه اصلی آن جلوگیری از خطر برقگرفتگی افراد است.
این کلید زمانی که نشتی جریان الکتریکی به وجود بیاید، مدار را در مدت زمان بسیار کوتاهی قطع میکند.
برای مثال اگر به دلیل خرابی یک وسیله برقی، جریان برق به بدنه فلزی آن منتقل شود، کلید محافظ جان میتواند از ایجاد حادثه جلوگیری کند.
استفاده از این تجهیز در ساختمانهای جدید اهمیت زیادی دارد و یکی از استانداردهای مهم سیستم برق محسوب میشود.
کلید اتوماتیک (MCCB)
در ساختمانهای بزرگتر یا پروژههایی با مصرف برق بالا، معمولاً از کلیدهای اتوماتیک MCCB استفاده میشود.
این کلیدها ظرفیت تحمل جریان بیشتری نسبت به فیوزهای معمولی دارند و برای حفاظت از مدارهای اصلی ساختمان کاربرد دارند.
در مجتمعهای مسکونی بزرگ، مراکز تجاری و ساختمانهای صنعتی استفاده از این تجهیزات بسیار رایج است.
کنتاکتور
کنتاکتور یک کلید الکترومغناطیسی است که برای کنترل تجهیزات برقی با توان بالا استفاده میشود.
به عنوان مثال سیستم روشنایی پارکینگ، موتورخانه یا پمپهای آب ممکن است توسط کنتاکتور کنترل شوند.
مزیت اصلی کنتاکتور این است که امکان کنترل تجهیزات پرقدرت را با یک فرمان ساده فراهم میکند.
رلهها در تابلو برق ساختمان
رلهها تجهیزات کنترلی هستند که برای مدیریت عملکرد بخشهای مختلف سیستم برق استفاده میشوند.
در ساختمانهای هوشمند، رلهها نقش مهمی دارند و میتوانند روشنایی، پردههای برقی، سیستمهای امنیتی و تجهیزات مختلف را کنترل کنند.
شینه یا باسبار تابلو برق
شینهها قطعات فلزی رسانایی هستند که برای انتقال و تقسیم جریان برق داخل تابلو استفاده میشوند.
به جای اینکه تعداد زیادی سیم به شکل نامنظم داخل تابلو قرار بگیرد، شینهها امکان اتصال مرتبتر و ایمنتر تجهیزات را فراهم میکنند.
در تابلوهای برق بزرگ، استفاده از شینه مناسب باعث افزایش نظم، کاهش خطا و بهبود ایمنی میشود.
ترمینالها و تجهیزات اتصال سیم
ترمینالها برای اتصال منظم سیمهای ورودی و خروجی داخل تابلو برق استفاده میشوند.
استفاده از ترمینال مناسب باعث میشود سیمها محکمتر نصب شوند و در زمان تعمیر یا تغییرات سیستم، دسترسی به اتصالات راحتتر باشد.
اتصال نامناسب سیمها یکی از دلایل رایج ایجاد گرما، جرقه و خرابی تجهیزات الکتریکی است.
سیستم ارت یا اتصال زمین در تابلو برق
یکی از بخشهای مهم تابلو برق ساختمان، سیستم ارت است. ارتینگ وظیفه انتقال جریانهای ناخواسته به زمین را دارد.
اگر بدنه یک وسیله برقی دچار برقگرفتگی شود، سیستم ارت کمک میکند این جریان خطرناک به زمین منتقل شود و خطر برای افراد کاهش پیدا کند.
یک سیستم ارت استاندارد نقش مهمی در افزایش ایمنی ساختمان دارد.
استانداردهای مهم در نصب تابلو برق ساختمان
نصب تابلو برق باید مطابق اصول فنی و استانداردهای ایمنی انجام شود. رعایت فاصله مناسب بین تجهیزات، انتخاب کابل مناسب، استفاده از قطعات باکیفیت و نصب صحیح اهمیت زیادی دارد.
تابلو برق نباید در محیطهای مرطوب یا مکانهایی که احتمال آسیب فیزیکی وجود دارد نصب شود. همچنین مسیر سیمکشی داخل تابلو باید مرتب و قابل بررسی باشد.
یک تابلو برق حرفهای فقط ظاهر مرتب ندارد، بلکه باید عملکرد ایمن و قابل اعتماد داشته باشد.
محل مناسب نصب تابلو برق ساختمان
انتخاب محل نصب تابلو برق اهمیت زیادی دارد. معمولاً تابلو برق واحدها در نزدیکی ورودی ساختمان یا داخل فضایی مناسب نصب میشود که دسترسی به آن آسان باشد.
محل نصب باید خشک، دور از حرارت مستقیم و قابل دسترس برای بررسیهای دورهای باشد.
در ساختمانهای بزرگ، تابلو برق اصلی معمولاً در اتاق برق یا فضای مخصوص تجهیزات الکتریکی قرار میگیرد.
تفاوت تابلو برق ساختمان معمولی و هوشمند
با پیشرفت فناوری، تابلوهای برق هوشمند نیز وارد صنعت ساختمان شدهاند. این تابلوها علاوه بر کنترل جریان برق، امکان مدیریت هوشمند تجهیزات را فراهم میکنند.
در ساختمان هوشمند میتوان روشنایی، سیستم گرمایش و سرمایش، امنیت و تجهیزات مختلف را از طریق نرمافزار یا پنلهای کنترلی مدیریت کرد.
تابلو برق هوشمند میتواند باعث کاهش مصرف انرژی و افزایش راحتی کاربران شود.
اشتباهات رایج در طراحی و نصب تابلو برق
یکی از اشتباهات رایج، استفاده از تجهیزات بیکیفیت یا انتخاب ظرفیت نامناسب فیوزها است. این موضوع میتواند باعث قطع مکرر برق یا حتی ایجاد خطر شود.
اشتباه دیگر، بیتوجهی به تقسیمبندی مدارها است. زمانی که تمام تجهیزات ساختمان روی یک مدار قرار بگیرند، فشار زیادی به سیستم وارد میشود.
همچنین نصب تابلو برق توسط افراد غیرمتخصص میتواند مشکلات جدی ایجاد کند، زیرا کوچکترین خطا در سیستم برق ممکن است پیامدهای خطرناکی داشته باشد.
چگونه یک تابلو برق مناسب برای ساختمان انتخاب کنیم؟
برای انتخاب تابلو برق مناسب باید عوامل مختلفی مانند متراژ ساختمان، تعداد واحدها، میزان مصرف برق و نوع تجهیزات برقی بررسی شود.
در ساختمانهای کوچک ممکن است یک تابلو برق ساده نیازها را برطرف کند، اما در پروژههای بزرگ باید از تابلوهای حرفهایتر با تجهیزات حفاظتی کامل استفاده شود.
مشورت با یک متخصص برق ساختمان قبل از طراحی و اجرای تابلو برق میتواند از بسیاری از مشکلات آینده جلوگیری کند.
نگهداری و بررسی دورهای تابلو برق
تابلو برق نیز مانند هر بخش دیگری از ساختمان نیاز به بررسی و نگهداری دارد.
بررسی شل بودن اتصالات، مشاهده آثار سوختگی، کنترل عملکرد فیوزها و تمیز کردن گردوغبار داخل تابلو از جمله اقداماتی است که باید بهصورت دورهای انجام شود.
بیتوجهی به نگهداری تابلو برق میتواند باعث کاهش عمر تجهیزات و افزایش خطرات احتمالی شود.
جمعبندی
تابلو برق ساختمان یکی از مهمترین اجزای سیستم تأسیسات الکتریکی است که وظیفه کنترل، تقسیم و محافظت از جریان برق را بر عهده دارد. این بخش شاید همیشه در معرض دید نباشد، اما نقش آن در امنیت و عملکرد صحیح ساختمان بسیار حیاتی است.
تجهیزاتی مانند فیوز مینیاتوری، کلید محافظ جان، کنتاکتور، رله، شینه و سیستم ارت هرکدام وظیفه خاصی دارند و در کنار یکدیگر یک سیستم برق ایمن و قابل اعتماد ایجاد میکنند.
انتخاب تجهیزات استاندارد، طراحی اصولی و نصب صحیح تابلو برق میتواند از بسیاری از مشکلات برقی جلوگیری کند و باعث شود ساختمان سالها با امنیت و کارایی بالا فعالیت کند.
