وقتی صحبت از ایمنی ساختمان به میان میآید، اغلب ذهن افراد به سراغ تجهیزاتی مانند فیوز، کلید محافظ جان یا سیستم اعلام حریق میرود. اما یکی از مهمترین بخشهای ایمنی تأسیسات الکتریکی که معمولاً کمتر به آن توجه میشود، سیستم ارت (Earth System یا Grounding) است. این سیستم نقش بسیار مهمی در حفاظت از جان انسانها، تجهیزات الکتریکی و حتی خود ساختمان در برابر خطرات ناشی از برق دارد.
اگر تا به حال این سؤال برایتان پیش آمده که سیستم ارت دقیقاً چیست، چگونه کار میکند و چرا اجرای آن در ساختمانهای مسکونی، تجاری و صنعتی ضروری است، تا پایان این مقاله همراه ما باشید. در ادامه با زبانی ساده اما تخصصی، تمام نکات مهم درباره سیستم ارت را بررسی خواهیم کرد.
سیستم ارت ساختمان چیست؟
سیستم ارت یا سیستم اتصال به زمین مجموعهای از تجهیزات و هادیها است که جریانهای ناخواسته برق را به زمین منتقل میکند. هدف اصلی این سیستم، جلوگیری از برقگرفتگی افراد و محافظت از تجهیزات الکتریکی در زمان بروز خطاهای الکتریکی است.
به زبان ساده، تصور کنید برق مانند آبی است که داخل یک لوله حرکت میکند. اگر لوله سوراخ شود، آب به بیرون نشت میکند. سیستم ارت دقیقاً مانند یک مسیر خروج اضطراری عمل میکند تا در صورت نشت جریان برق، آن را به جای عبور از بدن انسان، به زمین منتقل کند.
سیستم ارت چگونه کار میکند؟
در شرایط عادی، جریان برق از سیم فاز وارد تجهیزات شده و از طریق سیم نول بازمیگردد. اما اگر به هر دلیلی بدنه فلزی یک وسیله برقی برقدار شود، سیستم ارت مسیر بسیار کم مقاومتی را برای عبور جریان فراهم میکند.
در نتیجه:
- جریان خطا به زمین منتقل میشود.
- فیوز یا کلید محافظ جان عمل میکند.
- برق مدار قطع میشود.
- از برقگرفتگی جلوگیری خواهد شد.
به همین دلیل وجود سیستم ارت، مکمل تجهیزات حفاظتی مانند کلید محافظ جان (RCD) محسوب میشود.
چرا سیستم ارت اهمیت دارد؟
اهمیت سیستم ارت تنها به جلوگیری از برقگرفتگی محدود نمیشود. این سیستم وظایف مهم دیگری نیز بر عهده دارد که عبارتاند از:
حفاظت از جان افراد
مهمترین مزیت سیستم ارت، حفظ جان انسانها است. اگر بدنه یک وسیله برقی دچار نشتی جریان شود، احتمال برقگرفتگی بسیار بالا خواهد بود. وجود ارت این خطر را تا حد زیادی کاهش میدهد.
محافظت از تجهیزات برقی
نوسانات شدید، اتصال کوتاه و تخلیه الکتریسیته ساکن میتوانند به تجهیزات آسیب وارد کنند. سیستم ارت باعث میشود این انرژی اضافی به زمین منتقل شود.
افزایش ایمنی ساختمان
در بسیاری از آتشسوزیهای ناشی از برق، نبود سیستم ارت یا اجرای غیراستاندارد آن یکی از عوامل اصلی حادثه بوده است.
عملکرد صحیح تجهیزات حفاظتی
کلید محافظ جان زمانی عملکرد مناسبی دارد که سیستم ارت استاندارد وجود داشته باشد. بدون ارت، حتی بهترین تجهیزات حفاظتی نیز ممکن است عملکرد مناسبی نداشته باشند.
اجزای اصلی سیستم ارت
هر سیستم ارت از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی دارند.
الکترود زمین
الکترود بخشی است که داخل زمین قرار میگیرد و جریان الکتریکی را به خاک منتقل میکند.
این الکترود میتواند به شکل:
- میله مسی
- صفحه مسی
- تسمه مسی
- الکترود شیمیایی
باشد.
سیم ارت
این سیم معمولاً دارای روکش سبز و زرد است و تجهیزات الکتریکی را به سیستم زمین متصل میکند.
شینه ارت
تمام سیمهای ارت ساختمان به این شینه متصل میشوند و سپس از آنجا به الکترود زمین ارتباط پیدا میکنند.
اتصالات
تمام بستها، کلمپها و اتصالات باید مقاومت بسیار کمی داشته باشند تا انتقال جریان به بهترین شکل انجام شود.
انواع سیستم ارت
سیستمهای ارت بسته به نوع شبکه برق و کاربرد، به چند دسته تقسیم میشوند.
سیستم TT
در این روش، الکترود زمین ساختمان مستقل از ارت شبکه برق است.
مزایا:
- اجرای ساده
- مناسب ساختمانهای مسکونی
سیستم TN
در این سیستم، نول و ارت به یکدیگر مرتبط هستند.
این روش در صنایع و شبکههای توزیع برق کاربرد فراوانی دارد.
سیستم IT
در محیطهای بسیار حساس مانند بیمارستانها، اتاق عمل و مراکز داده از این سیستم استفاده میشود.
مقاومت زمین چیست؟
یکی از مهمترین شاخصهای کیفیت سیستم ارت، مقاومت زمین است.
هرچه این مقاومت کمتر باشد، جریان خطا سریعتر به زمین منتقل خواهد شد.
به طور کلی:
- کمتر از ۲ اهم بسیار عالی
- بین ۲ تا ۵ اهم مناسب
- بیشتر از ۱۰ اهم نیازمند اصلاح
البته مقدار مجاز بسته به نوع پروژه و استانداردهای مربوطه تعیین میشود.

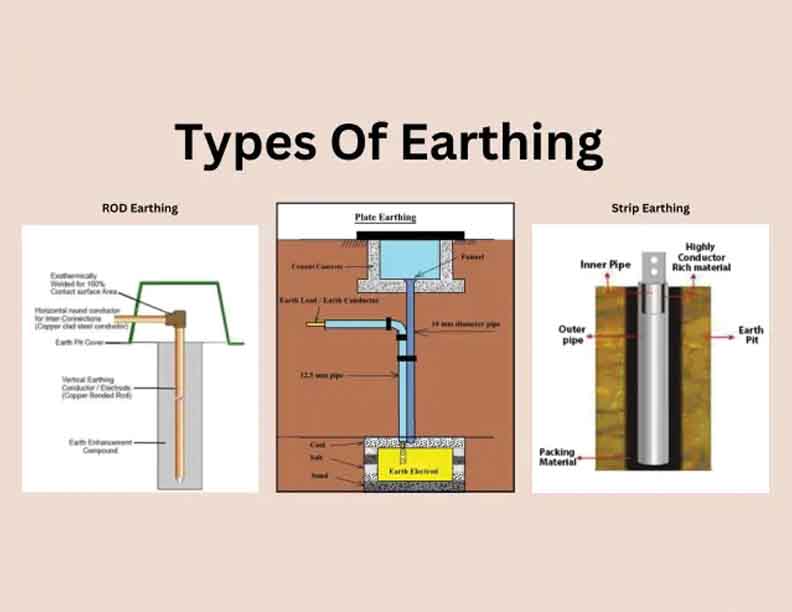

روشهای اجرای سیستم ارت
اجرای سیستم ارت به شرایط خاک و پروژه بستگی دارد.
چاه ارت
رایجترین روش در ساختمانهای ایران است.
در این روش:
- چاهی با عمق مناسب حفر میشود.
- صفحه مسی داخل آن قرار میگیرد.
- اطراف صفحه با بنتونیت یا مواد کاهنده مقاومت پر میشود.
ارت میلهای
در مناطقی که خاک مرطوب است، استفاده از میلههای مسی گزینه مناسبی محسوب میشود.
ارت نواری
در پروژههای صنعتی و سولهها معمولاً از تسمههای مسی در اطراف ساختمان استفاده میشود.
نقش خاک در عملکرد سیستم ارت
همه خاکها رسانایی یکسانی ندارند.
خاکهای مرطوب عملکرد بسیار بهتری نسبت به خاکهای خشک دارند.
مواردی که بر مقاومت خاک تأثیر میگذارند:
- میزان رطوبت
- دمای خاک
- نوع خاک
- مقدار نمکهای معدنی
- عمق نصب الکترود
به همین دلیل پیش از اجرای سیستم ارت، معمولاً تست مقاومت خاک انجام میشود.
سیستم ارت در ساختمانهای مسکونی
در ساختمانهای امروزی، تقریباً تمام تجهیزات فلزی باید به سیستم ارت متصل شوند.
از جمله:
- پریزهای برق
- تابلو برق
- آسانسور
- موتورخانه
- کولر گازی
- پکیج
- تجهیزات شبکه
- آنتن مرکزی
این کار باعث میشود در صورت بروز هرگونه خطا، خطر برقگرفتگی به حداقل برسد.
اهمیت ارت در ساختمانهای صنعتی
در محیطهای صنعتی، ارزش تجهیزات بسیار بالاست و کوچکترین خطای الکتریکی میتواند خسارتهای مالی سنگینی ایجاد کند.
سیستم ارت در صنایع وظایف زیر را بر عهده دارد:
- حفاظت از ماشینآلات
- جلوگیری از اختلال تجهیزات کنترلی
- کاهش نویز الکتریکی
- تخلیه الکتریسیته ساکن
- افزایش ایمنی کارکنان
تفاوت ارت با نول چیست؟
یکی از رایجترین اشتباهات این است که افراد تصور میکنند سیم نول همان ارت است.
در حالی که این دو کاملاً متفاوت هستند.
سیم نول:
- مسیر برگشت جریان برق است.
- همیشه در مدار حضور دارد.
- بخشی از سیستم توزیع برق محسوب میشود.
سیم ارت:
- تنها هنگام بروز خطا وارد عمل میشود.
- وظیفه حفاظت از افراد و تجهیزات را دارد.
- جریان عادی از آن عبور نمیکند.
بنابراین هرگز نباید این دو سیم را با یکدیگر اشتباه گرفت.
ارتباط سیستم ارت با کلید محافظ جان
کلید محافظ جان (RCD) بدون وجود ارت نیز میتواند بخشی از خطاها را تشخیص دهد، اما وجود یک سیستم ارت استاندارد باعث میشود جریان نشتی مسیر مطمئنتری برای تخلیه داشته باشد و عملکرد حفاظتی مدار کاملتر و سریعتر انجام شود. به همین دلیل در بسیاری از پروژهها، استفاده همزمان از ارت و کلید محافظ جان به عنوان بهترین راهکار ایمنی توصیه میشود.
استانداردهای اجرای سیستم ارت
اجرای سیستم ارت باید مطابق استانداردهای معتبر انجام شود.
برخی از مهمترین الزامات عبارتاند از:
- استفاده از هادی با سطح مقطع مناسب
- اجرای صحیح اتصالات
- اندازهگیری مقاومت زمین
- تست دورهای سیستم
- استفاده از تجهیزات استاندارد
- جلوگیری از خوردگی اتصالات
اجرای غیراصولی حتی اگر هزینه کمتری داشته باشد، در زمان وقوع حادثه عملاً کارایی لازم را نخواهد داشت.
اشتباهات رایج در اجرای سیستم ارت
برخی اشتباهات متداول عبارتاند از:
- استفاده از سیم با قطر نامناسب
- اتصال غیراصولی سیم ارت
- استفاده از اتصالات زنگزده
- حذف تست مقاومت زمین
- نصب الکترود در خاک خشک
- عدم بازدید دورهای سیستم
این موارد میتوانند عملکرد سیستم را به شدت کاهش دهند.
چگونه از سالم بودن سیستم ارت مطمئن شویم؟
صرف اجرای سیستم ارت کافی نیست؛ باید بهصورت دورهای نیز وضعیت آن بررسی شود.
روشهای بررسی عبارتاند از:
- اندازهگیری مقاومت زمین
- تست اتصال سیم ارت
- بررسی خوردگی اتصالات
- بازدید تابلو برق
- آزمایش عملکرد کلید محافظ جان
در ساختمانهای بزرگ، این بررسیها معمولاً به صورت سالانه انجام میشود.
هزینه اجرای سیستم ارت
هزینه اجرای سیستم ارت به عوامل مختلفی بستگی دارد، از جمله:
- نوع خاک
- عمق چاه
- نوع الکترود
- کیفیت تجهیزات
- متراژ ساختمان
- شرایط پروژه
اگرچه اجرای یک سیستم ارت استاندارد ممکن است در ابتدا هزینهبر به نظر برسد، اما در مقایسه با خسارتهای ناشی از برقگرفتگی، سوختن تجهیزات یا آتشسوزی، سرمایهگذاری کاملاً منطقی و ضروری محسوب میشود.
آیا ساختمانهای قدیمی به سیستم ارت نیاز دارند؟
بله، حتی اگر ساختمان سالها پیش ساخته شده باشد، میتوان سیستم ارت را به آن اضافه کرد. بسیاری از ساختمانهای قدیمی فاقد سیستم اتصال به زمین استاندارد هستند و این موضوع خطرات جدی برای ساکنان ایجاد میکند. بازسازی تأسیسات برق و اجرای ارت در چنین ساختمانهایی، یکی از مهمترین اقدامات برای افزایش ایمنی و مطابقت با استانداردهای امروزی است.
نتیجهگیری
سیستم ارت ساختمان یکی از مهمترین اجزای ایمنی تأسیسات الکتریکی است که وظیفه دارد جریانهای نشتی و خطا را به شکلی ایمن به زمین منتقل کند. این سیستم نهتنها از جان افراد در برابر خطر برقگرفتگی محافظت میکند، بلکه از تجهیزات برقی، تابلوهای برق و سایر دستگاههای حساس نیز در برابر آسیبهای ناشی از خطاهای الکتریکی محافظت خواهد کرد.
اجرای اصولی سیستم ارت، استفاده از تجهیزات استاندارد، اندازهگیری مقاومت زمین و انجام تستهای دورهای، عواملی هستند که عملکرد صحیح این سیستم را تضمین میکنند. اگر در حال ساخت یا بازسازی یک ساختمان هستید، بهتر است اجرای سیستم ارت را بهعنوان یک هزینه اضافی نبینید؛ بلکه آن را سرمایهگذاری ارزشمندی برای حفظ ایمنی، کاهش خسارتهای احتمالی و افزایش طول عمر تجهیزات الکتریکی در نظر بگیرید.
